UE5

WorldPartition解析

概览

在 UE5 推出了服务于大世界的 World Partition 系统，总的来说主要分几大块：

  1. Grid、Level（Grid Level，非 ULevel）、Cell 的划分
  2. OFPA
  3. Level Instance
  4. Data Layer
  5. HLOD

还有一些也与之相关，例如之前研究过的 LandscapeSpline 也在 WP 版本有特殊的实现方式。

https://docs.unrealengine.com/5.3/zh-CN/world-partition-in-unreal-engine/

以下代码均为 5.3 版本对应代码。

Grid、Level、Cell 的划分

WP 与 UWorld、ULevel 的串连

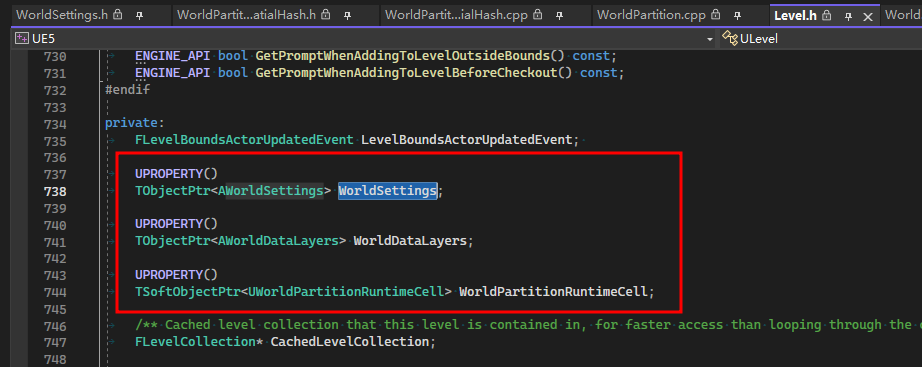

我们知道，UE中，一个 UWorld 由各个 ULevel 组织而成，每个 ULevel 则拥有一个对应的设置信息记录 AWorldSettings： https://zhuanlan.zhihu.com/p/22924838

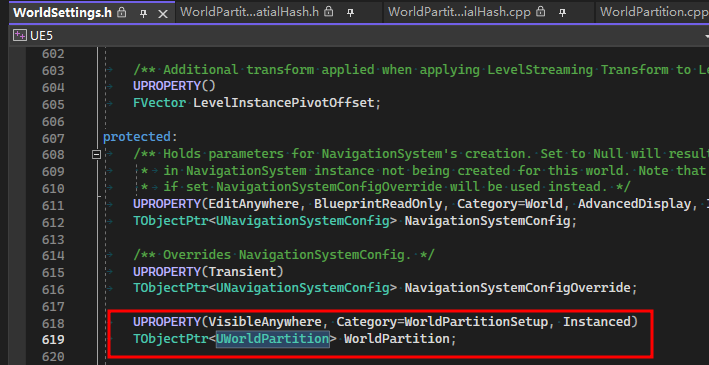

AWorldSettings 对应编辑器中的 World Settings 面板，也是保存 UWorldPartition 的容器：

这里使用的是 UE5 新增的 TObjectPtr，方便序列化反序列化，可参考： https://zhuanlan.zhihu.com/p/504115127

我们在编辑器新打开一个 World Partition 地图的时候（File->New Level->Open World），会调用 FEditorFileUtils::LoadMap(*MapPackageFilename, /*bLoadAsTemplate=*/true); 去加载一个大世界模板地图，接着加载 AWorldSettings 的时候就会把对应 WorldPartition 随之加载进来。

当然，既然是 UObject 我们也可以直接 NewObject<UWorldPartition>(WorldSettings);

在 UWorld、ULevel 中则均有 GetWorldPartition 方法，实现均是拿到对应 WorldSettings（UWorld 则是拿对应 PersistentLevel 的 WorldSettings）的 WorldPartition：

对于 UWorld 我们也有 IsPartitionedWorld 方法来判断是否是 WP 版本： bool IsPartitionedWorld() const { return GetWorldPartition() != nullptr; }

因此我们可以这样写：

1
2
3

if (Actor->GetWorld() && Actor->GetWorld()->IsPartitionedWorld())
{
}

UWorldPartition

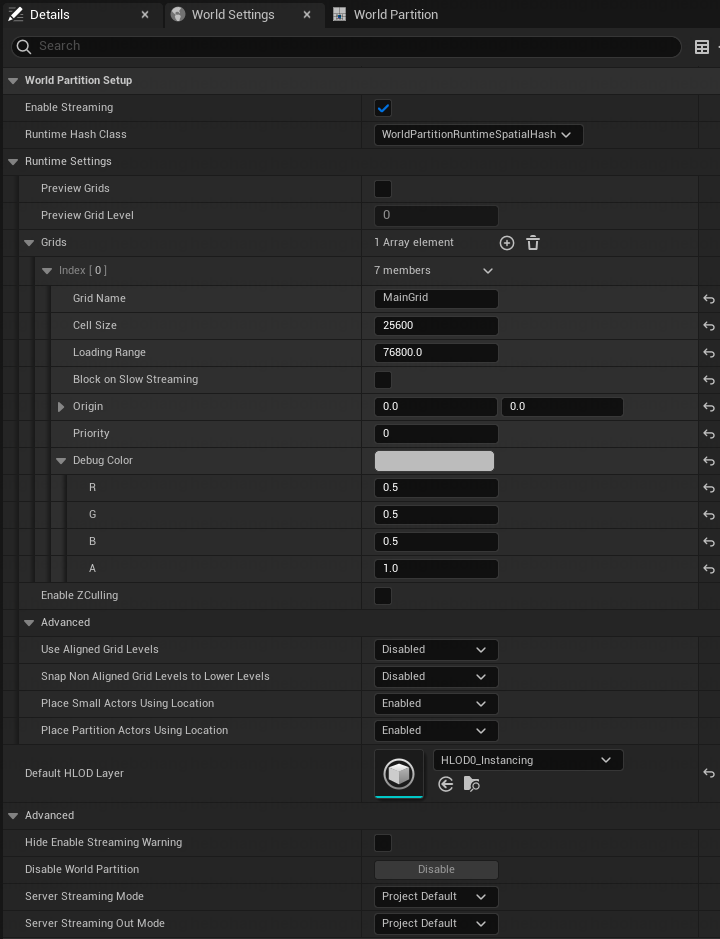

既然 WP 是保存在 AWorldSettings 中，编辑器下我们就可以调整对应设置：

引擎为其定制了此面板，可参考：Engine\Source\Editor\WorldPartitionEditor\Private\WorldPartition\Customizations\WorldPartitionDetailsCustomization.h

有几处设置需要细讲，我们先回到 UWorldPartition 这个类，他本身继承自 UObject、FActorDescContainerCollection、IWorldPartitionCookPackageGenerator， 也就是说他本身就存放有所有的 ActorDesc，在 UActorDescContainer 的 ActorsByName 中：

1
2

using FNameActorDescMap = TMap<FName, TUniquePtr<FWorldPartitionActorDesc>*>;
FNameActorDescMap ActorsByName;

这里的 ActorDesc 即 FWorldPartitionActorDesc 类型十分重要，他保存有 Guid、ActorPackage、ActorPath 等离线信息（即保存在资产中的信息）以及 AActor的指针 ActorPtr、引用计数等运行时信息（即运行游戏才有的信息）。为后续划分所属 Cell（GenerateStreaming）等功能服务。

我们可以用 wp.Editor.DumpActorDescs hbh_test.csv 指令把他们都 dump 出来，参数是文件路径。

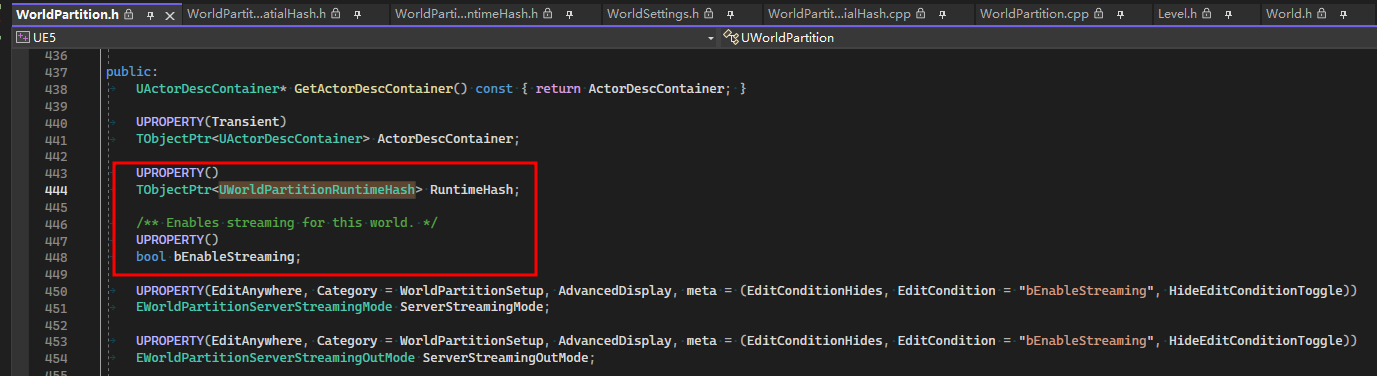

接着回到编辑器面板，对应 UWorldPartition 的：

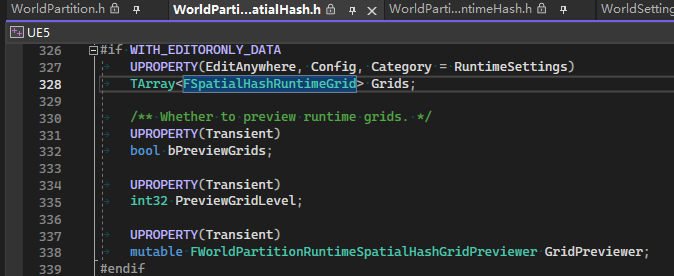

我们的 RuntimeHash 除非特殊需要自己定制，否则都是走默认的 UWorldPartitionRuntimeSpatialHash，在World Settings中可以修改， 那么接下来的 Preview Grids 以及 Grids 与 Debug Color 等设置则都属于 UWorldPartitionRuntimeSpatialHash：

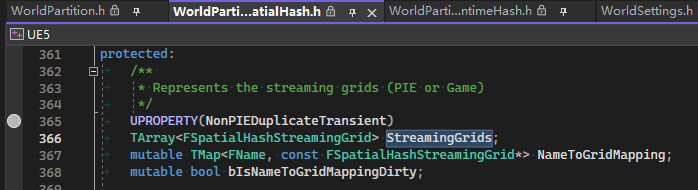

可以看到他们都被 WITH_EDITORONLY_DATA 包裹，真正运行游戏时，最重要的 Cell Size、Loading Range 等信息会被重新安置给 StreamingGrids：

而这一过程则是在最重要的 GenerateStreaming 函数中完成的：

Grid、Level、Cell 的基础含义

在进入正式分析之前，再简单说一下这三个的意思。

Grid 是棋盘，Cell 是格子，Level 则是分层管理。每一级 Level 都有自己的格子，即自己的 Cell Size，每两级 Level 之间的 Cell Size 是乘 2 的关系， 即格子放大四倍（宽、高都乘上了2）。

Level 0 的 Cell Size 是 WP 面板上填的数值，也是最小的 Cell Size，最大的一级 Level 则会覆盖整个世界，因此我们只需要知道 Level 的 总个数以及面板上自己设定的 Cell Size，就知道了每一级 Level 的 Cell Size，具体函数如下（会在 UWorldPartitionRuntimeSpatialHash 的 GenerateStreaming 函数中调用，后面章节会详细分析）：

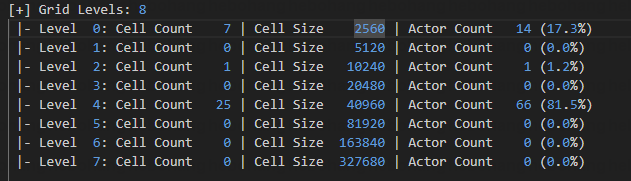

一个例子如下：

显然为了内存考虑，一个 Level 只会保存含有 Actor 的那些格子，在这个例子中，我们可以看到 Level 0 有 7 个 Cell，Level 4 则有 25 个；一个 Actor 只会被划分到固定一级 Level 的固定一个 Cell 中。

初始化：GenerateStreaming

这是 WP 最重要的函数之一，在 UWorldPartition::OnBeginPlay 中我们会调用此函数，来完成对所有 Actor 的划分，决定归属于哪一级 Level 的哪一个 Cell 中，以及 哪些 Actor 会打到一个 Cluster 里面（根据引用关系来）。这样划分好后，我们加载的时候，就只需要根据 Loading Range 来判断覆盖了哪些 Cell，然后去 SpatialHash 中拿到 加载对应 Cell 中的 Actor 所在的 Cluster. 例如 A 引用了 B，而此时 A 所处的 Cell 被覆盖，而 B 所处的 Cell 未被覆盖，那么加载 A 时，由于有引用关系，我们也会把 B 给加载出来， 对于 B 所处 Cell 的其他 Actor 则不予理会。

我们会调用到 UWorldPartition::GenerateContainerStreaming 中，此时分为三步：

  1. Dump state log

    这一步我们会把WP相关信息都dump出来，和指令 wp.Editor.DumpStreamingGenerationLog 是一样的效果，我们放在后面的 Debug 一节重点讲。当然这一步是做好 dump 的准备工作，在后面的2、3都会执行相关dump操作。

  2. Preparation Phase

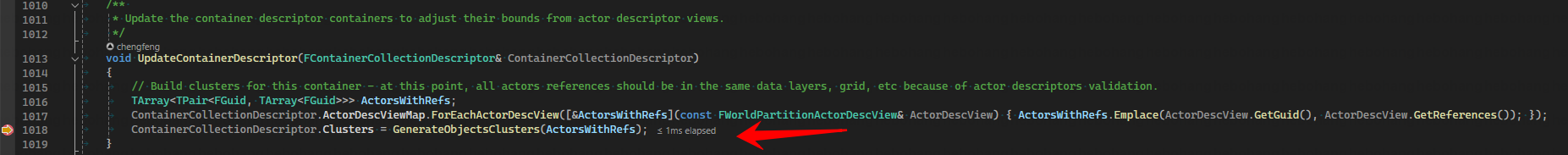

    这一步我们会创建所有的 Container，这里的 Container 即 UActorDescContainer，我们会递归完善所有的 ActorDesc 信息、ActorDescView 信息、Cluster 信息， 打进 Cluster 的相关算法都在 GenerateObjectsClusters 函数中：

  3. Generate streaming

    这一步首先我们会创建 Streaming 所需的 Policy，然后根据 Policy 去完成 Actor 的划分（归属于哪一级 Level 的哪一个 Cell）。Policy 在代码中写死的为 UWorldPartitionStreamingPolicy。

Actor 的划分 —— 归属于哪一级 Level 的哪一个 Cell

我们重点来看最后这步：根据 Policy 去完成 Actor 的划分。我们最终会调用到 UWorldPartitionRuntimeSpatialHash 的 GenerateStreaming 函数（如果是默认的 UWorldPartitionRuntimeSpatialHash 的话）：

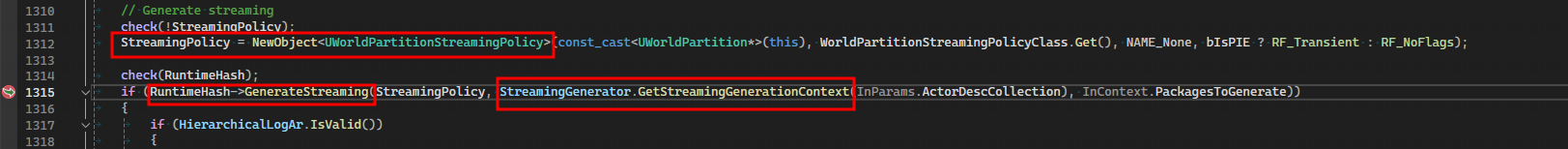

在进入 UWorldPartitionRuntimeSpatialHash 的 GenerateStreaming 函数之前，我们首先需要看上图圈出来的 GetStreamingGenerationContext 函数，这一步我们会创建出一个 FStreamingGenerationContext， 在里面我们会把 Preparation Phase 创立的 Cluster 给写到 ActorSetInstances 中，具体可看 FStreamingGenerationContext 的构造函数。

接着进入 UWorldPartitionRuntimeSpatialHash 的 GenerateStreaming 函数，这里我们会根据 Policy 以及刚刚创立的 StreamingGenerationContext 完成最终 Actor 的划分。大体上又分几个步骤：

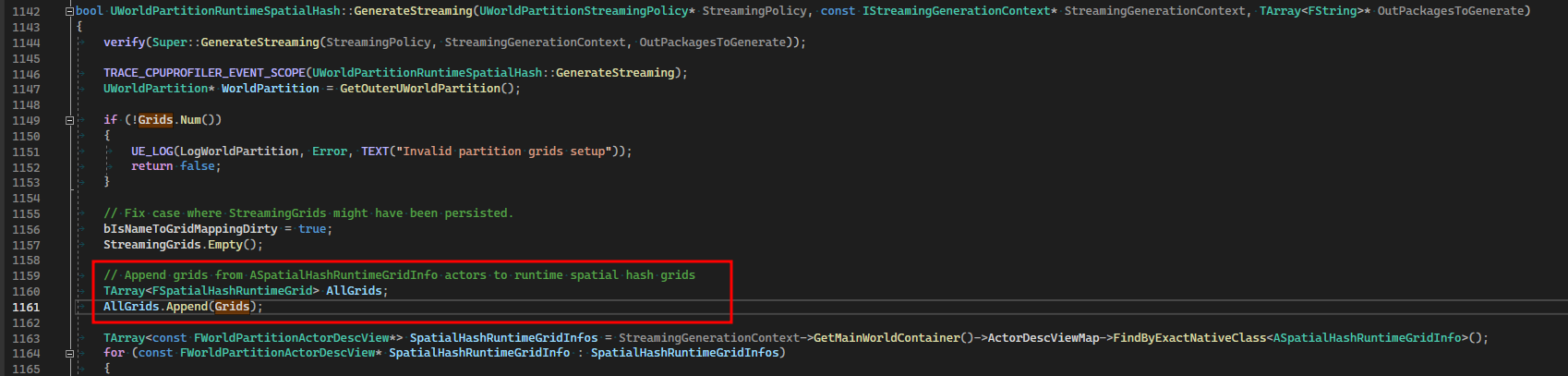

  1. 提取面板设置的 Grid 信息

    首先是 UWorldPartition 一节所述，会先提取面板设置的 Grid 信息

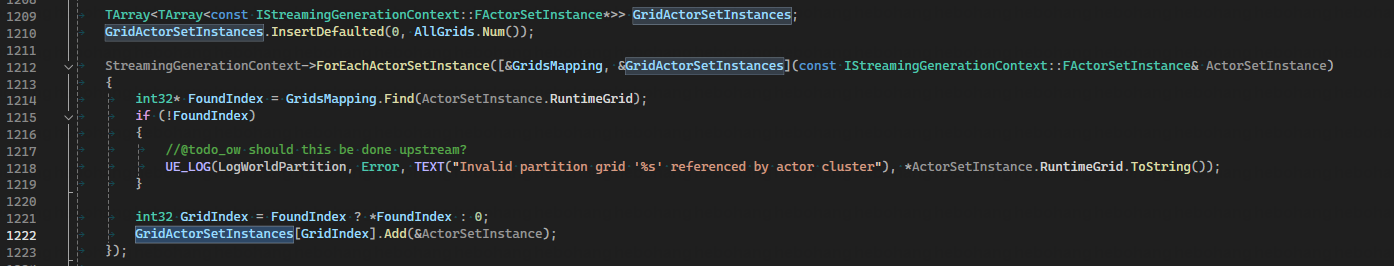

  2. 把 ActorSetInstance 写到中间变量 GridActorSetInstances 中

    这一步即包含我们的 Cluster 信息。

  3. 根据 WP 面板设置，完成 Actor 的划分

    重点看 RuntimeSpatialHashGridHelper.cpp 中的 GetPartitionedActors 函数，接下来会详细分析。

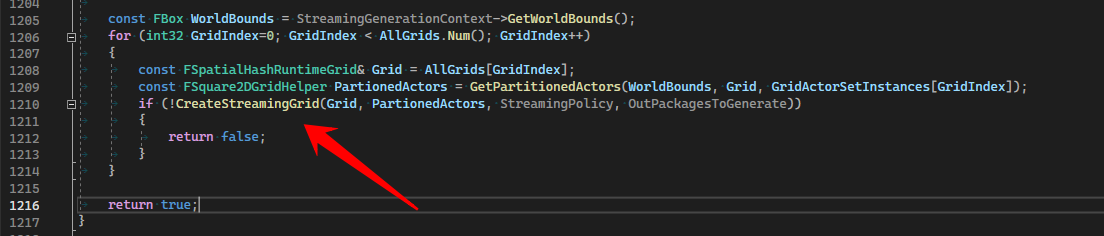

  4. 完成最终 FSpatialHashStreamingGrid 的构建

    对应 CreateStreamingGrid 函数。至此初始化完毕。

GetPartitionedActors

在这里我们又会分几步进行：

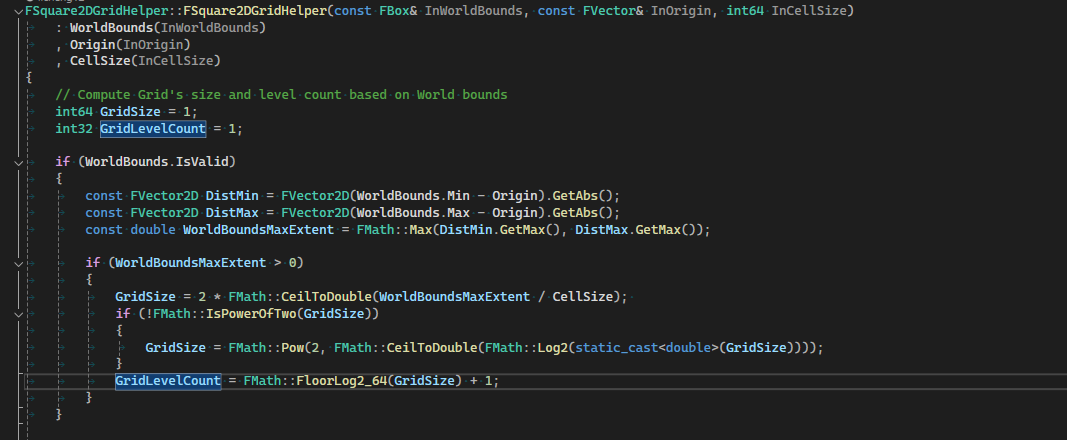

3.1. FSquare2DGridHelper

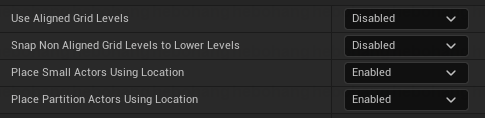

关键点是这几个配置：

这是 5.3 才给出的选项，前两个一般勾选 Disabled ，是为了解决老版本的问题：

这里保存 Cell 的时候也是仅考虑上面有 Actor 的情形，我们也可以手动调用这个函数来完成一些事情，例如调查有几个 Cell 的小工具：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21

if (UWorldPartition* WorldPartition = WorldSettings->GetWorldPartition())
{
    UWorldPartition::FGenerateStreamingParams Params;
    UWorldPartition::FGenerateStreamingContext Context;
    WorldPartition->GenerateStreaming(Params, Context);

    UWorldPartitionRuntimeHash* RuntimeHash = WorldPartition->RuntimeHash;
    if (nullptr == RuntimeHash) { continue; }

    UWorldPartitionRuntimeSpatialHash* RuntimeSpatialHash = Cast<UWorldPartitionRuntimeSpatialHash>(RuntimeHash);
    if (nullptr == RuntimeSpatialHash) { continue; }

    int32 CellNum = 0;
    int32 TotalActorsCount = 0;
    RuntimeSpatialHash->ForEachStreamingCells([&](const UWorldPartitionRuntimeCell* RuntimeCell)
    {
        CellNum++;
        TotalActorsCount += RuntimeCell->GetActorCount();
        return true;
    });
}

这里的 ForEachStreamingCells 方法返回 false 的时候会直接阻断，只有返回 true 的时候才会继续遍历下一个 Cell。

运行时：Level Streaming 的加载

我们的加载主要是通过 UWorldPartitionLevelStreamingDynamic 完成，他本身就继承自 ULevelStreamingDynamic：

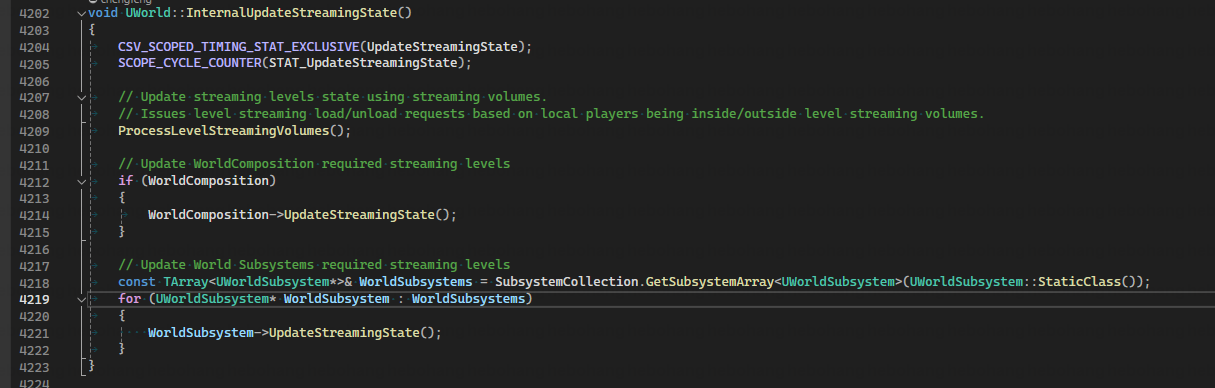

我们在运行时会更新 World 中的各个 Subsystem，调用 UpdateStreamingState：

其中和 WP 相关的主要是 UWorldPartitionSubsystem，在他的 UpdateStreamingState 函数中，我们会根据 StreamingPolicy 拿到当前需要加载的 Cell， 再通过 UWorldPartitionStreamingPolicy::SetCellStateToActivated 函数去 Load 这些 Cell：

这里每个 Cell 会对应一个 UWorldPartitionLevelStreamingDynamic，

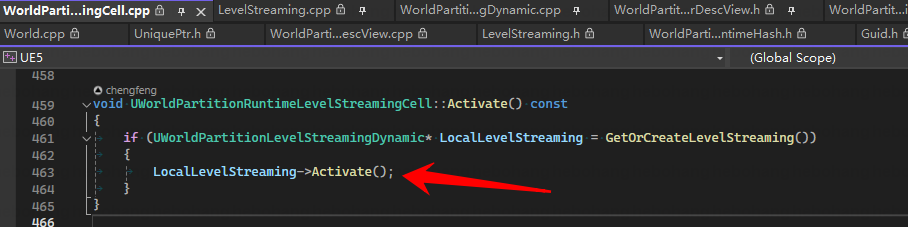

因而加载的时候也是最终调用到 UWorldPartitionLevelStreamingDynamic::Activate

OFPA

ExternalActors 与 ExternalObjects

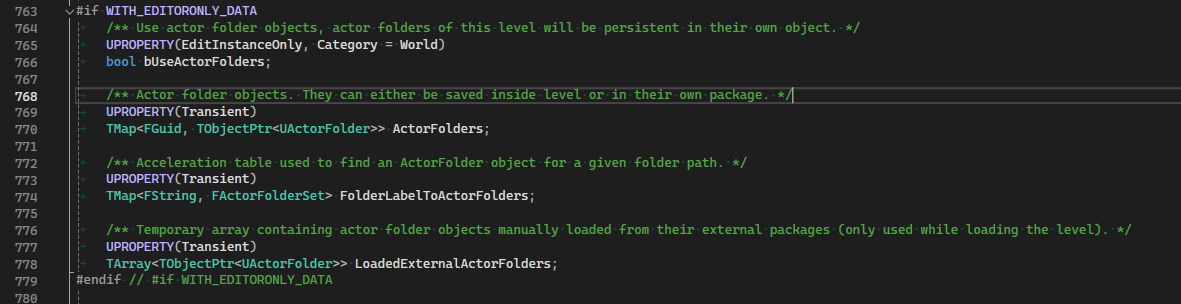

对于 ExternalObjects，他主要保存的是 Outliner 的文件夹对象，对应 UE 的 UActorFolder 类。在构造时会调用 FLevelActorFoldersHelper::AddActorFolder 添加到 ULevel 中， 可以看到对应 ULevel 里面的属性是标记为 UPROPERTY(Transient) 不保存的：

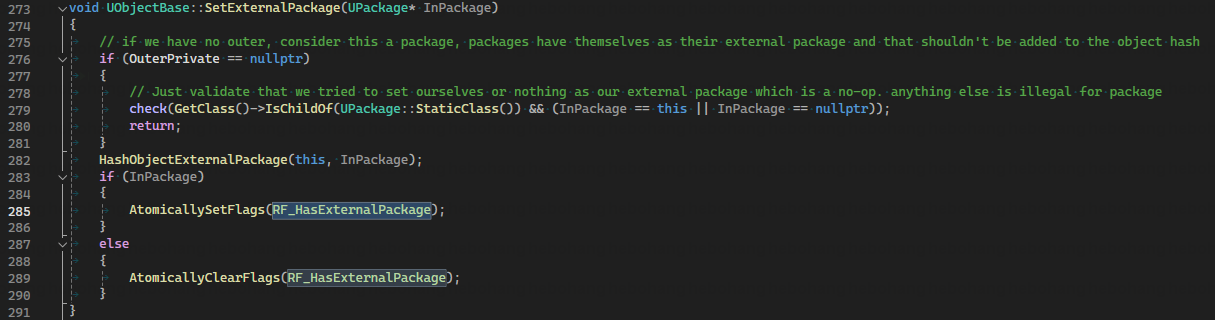

对于 ExternalActors，他保存的是关卡中的Actor对象，实际上会对Actor调用 SetPackageExternal(true)，最后给 Object 设置上 RF_HasExternalPackage 标记：

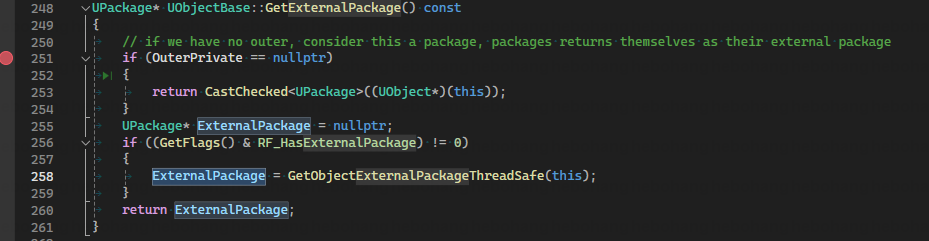

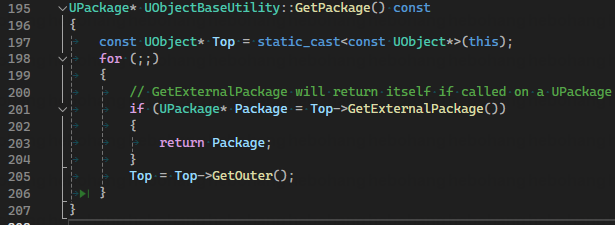

而在序列化时，我们保存的是 UPackage，对于标记了 RF_HasExternalPackage 的 Actor，他的 GetPackage 方法最终会得到 ExternalPackage：

这段代码的逻辑是，我们会不断拿 ExternalPackage，如果 OuterPrivate 非空且标记了 RF_HasExternalPackage，就会拿到一份 ExternalPackage，如果 OuterPrivate 非空但没标记上 RF_HasExternalPackage，拿到的就是 nullptr； 而如果拿到 nullptr，则会继续追踪 Outer（OuterPrivate），直到没有 Outer，表示到达最顶层，从而拿到最顶层 UPackage

在 FPackagePath 类中有方法：

1
2
3
4
5
6
7
8
9

const TCHAR* FPackagePath::GetExternalActorsFolderName()
{
	return TEXT("__ExternalActors__");
}

const TCHAR* FPackagePath::GetExternalObjectsFolderName()
{
	return TEXT("__ExternalObjects__");
}

编辑器下Actor的加载

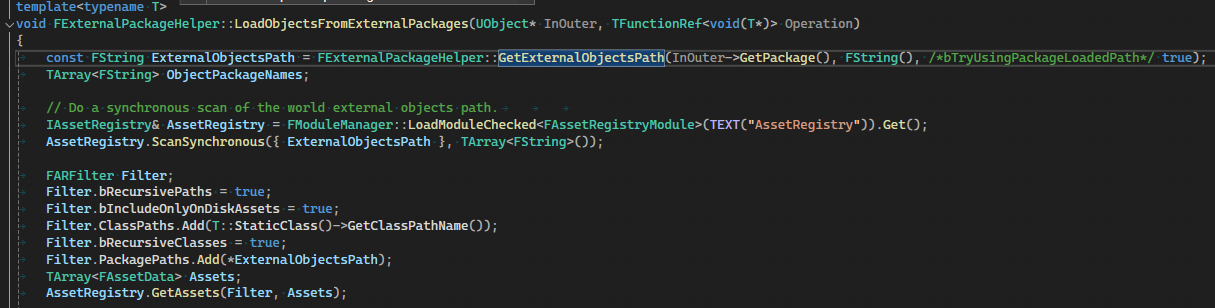

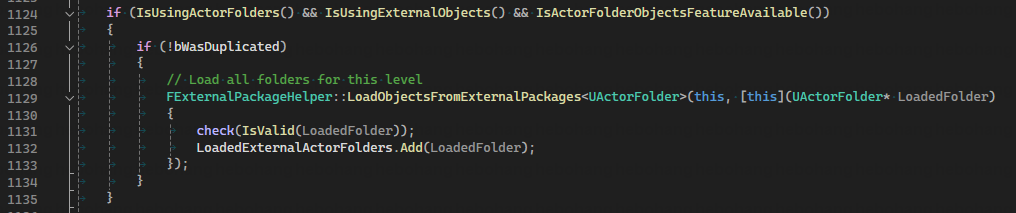

对于 ExternalObjects，会在 ULevel::PostLoad 中调用 FExternalPackageHelper::LoadObjectsFromExternalPackages 来加载：

实际上也就是根据 Level 名字拿到对应 __ExternalObjects__ 路径。例如 Content/HbhTest/NewMap.umap 就会拿到 Content/__ExternalObjects__/HbhTest/NewMap 这个路径从而直接加载里头的所有 Package：

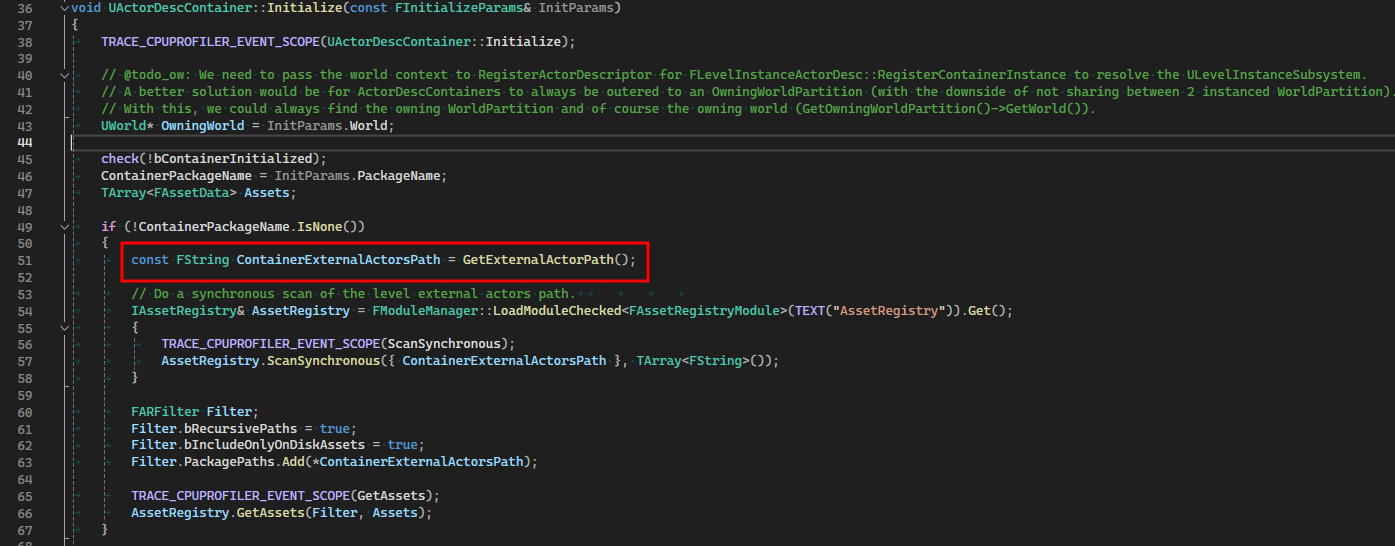

对于 ExternalActors 也类似，只是挪到了 ULevel::OnLevelLoaded 里面初始化 WorldPartition 的阶段，最后会调用到 UActorDescContainer::Initialize 来加载所有对应 __ExternalActors__ 路径下的 Actor：

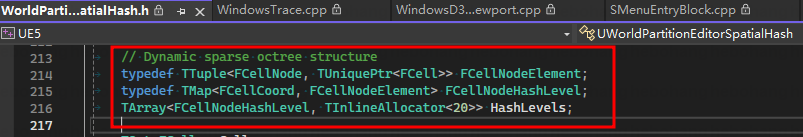

这些 Actor 信息在编辑器情况下最后会被缓存到 WorldPartition 的 EditorHash 中，最后可以根据 XYZ 以及对应 Level 级别得到所有的 Actor：

引用关系

在前一节中我们说过，加载的时候是根据路径来判断的，Map 对应的资产并不会存有 __ExternalObjects__ 与 __ExternalActors__ 的信息。但是当我们使用 Reference Viewer 进行查看的 时候，会发现大世界 Map 对应的 Dependencies 有所有的 __ExternalActors__，而 Referencers 既有 __ExternalActors__ 又有 __ExternalObjects__

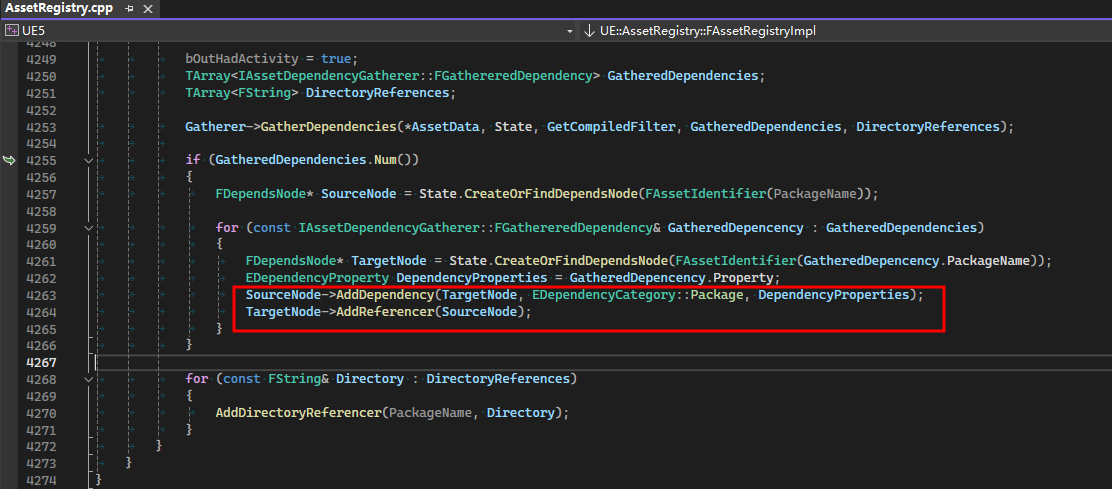

这是因为 UE 的 Reference Viewer 也对大世界关卡特殊处理了，在打开ue编辑器的时候，他会对所有资产做一个缓存，存到 FAssetRegistryState 的 CachedAssets 中，我们每添加一个依赖，就会对应的 添加上引用：

因此对于一个大世界 map，实际上是对 __ExternalObjects__ 的这些资产添加上了 map 的依赖，从而让 map 的引用有了 __ExternalObjects__ 里的东西。

而对于 map 本身的依赖项，ue 会进行特殊处理：

和上一节加载的手法类似，从而让 map 的 dependencies 有了这些 __ExternalActors__

只特殊处理 ExternalActors 的原因思考

通过 Cook-打包逻辑 我们知道引擎 Cook 时会把依赖的文件一同进行 Cook，而在游戏中我们是不需要这些文件夹信息的，因此也就无需 Cook ExternalObjects，所以只特殊处理 ExternalActors 就够了。

Debug

Demp大世界场景信息

1

wp.Editor.DumpStreamingGenerationLog

5.3版本可以使用这个命令，输出一次WP的信息（也可以运行一次游戏或者cook的时候），输出结果会在 Saved\Logs\WorldPartition 里。

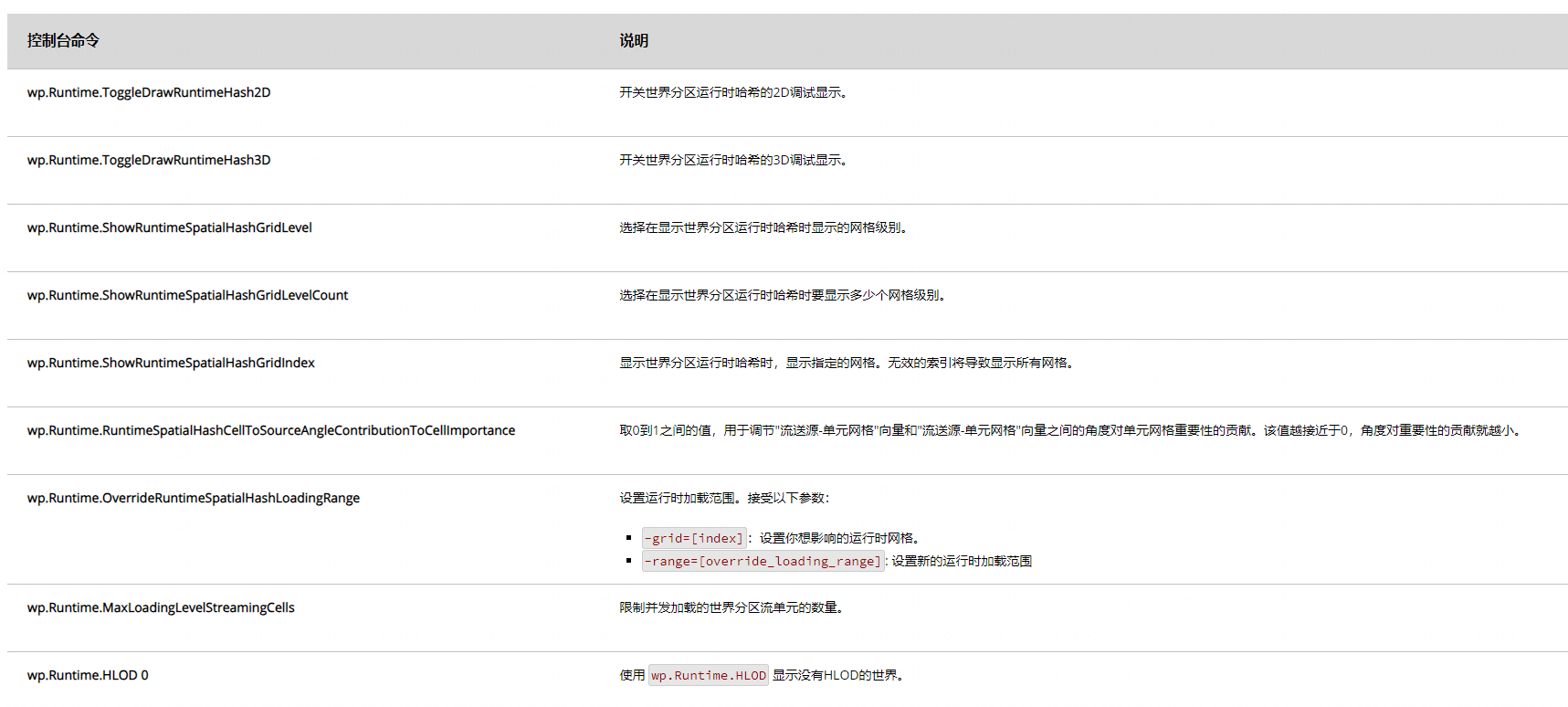

Grid调试

https://docs.unrealengine.com/5.3/zh-CN/world-partition-in-unreal-engine/

获取OFPA的Actor的信息

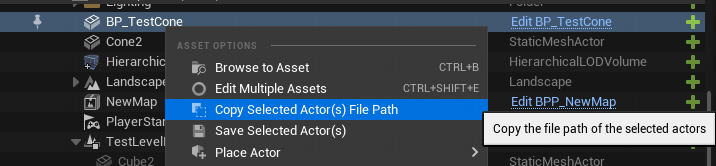

右键可以获取对应的本地路径：

想获取guid，我测试下来可以这样做：

  1. 视口点击想确定的actor
  2. 切换到python命令行
  3. 运行指令 print(unreal.get_editor_subsystem(unreal.EditorActorSubsystem).get_selected_level_actors()[0].get_editor_property("actor_guid").to_string())

参考

https://zhuanlan.zhihu.com/p/675514420

https://zhuanlan.zhihu.com/p/610772419
